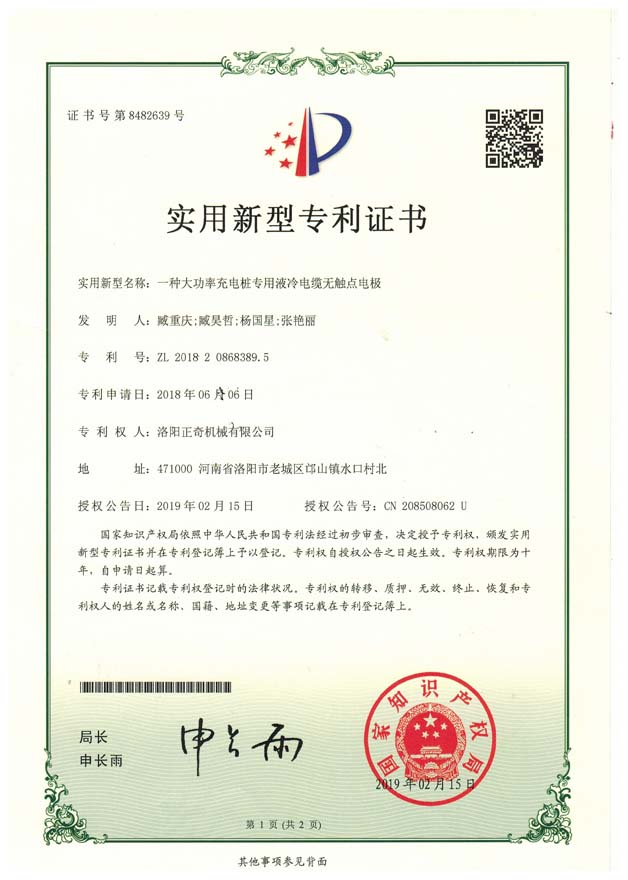

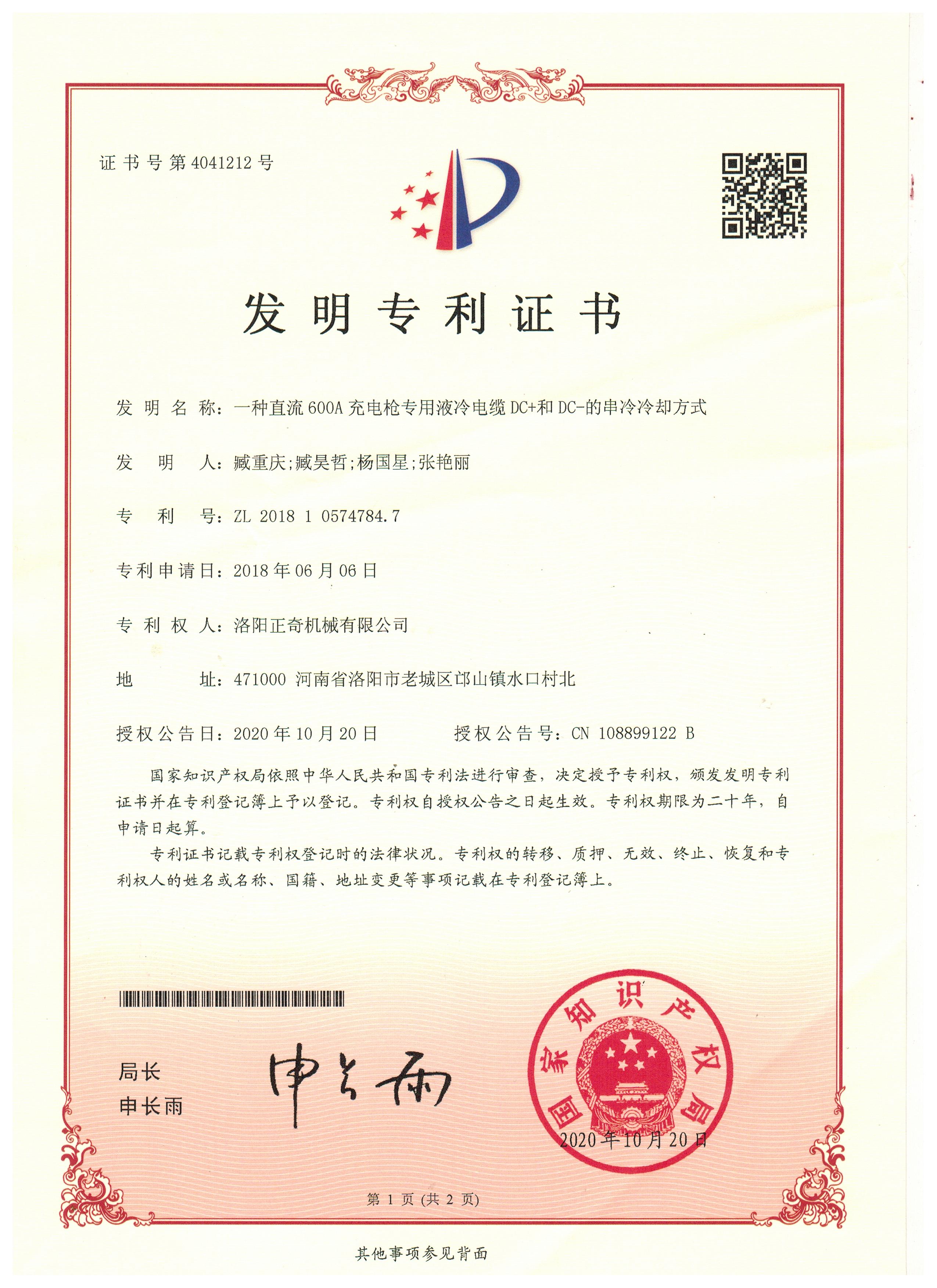

专利证书
      技术资料
什么是表面处理?
水冷电缆企业标准
水冷电缆的种类及特点
水冷电缆载流量计算
      联系方式

联系方式

电话:0379-62267825
传真:0379-62267895
手机:13938896088
zhengqijixie@126.com
www.shuilengdianlan.com
中文:www.水冷电缆.com

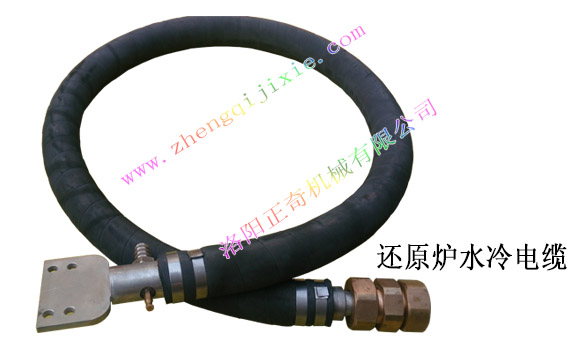

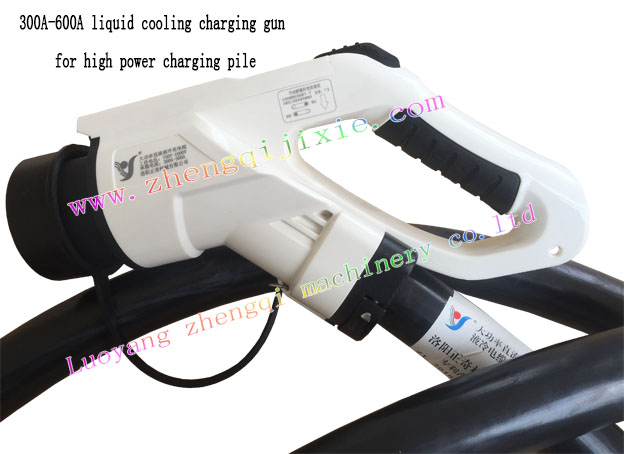

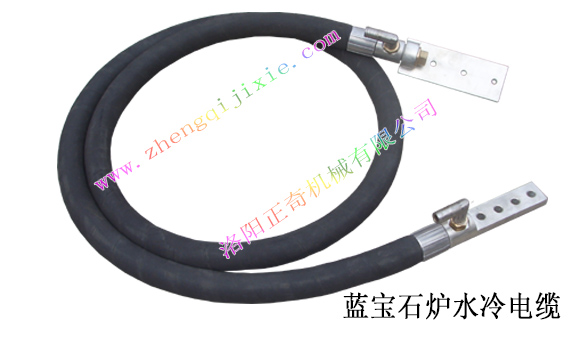

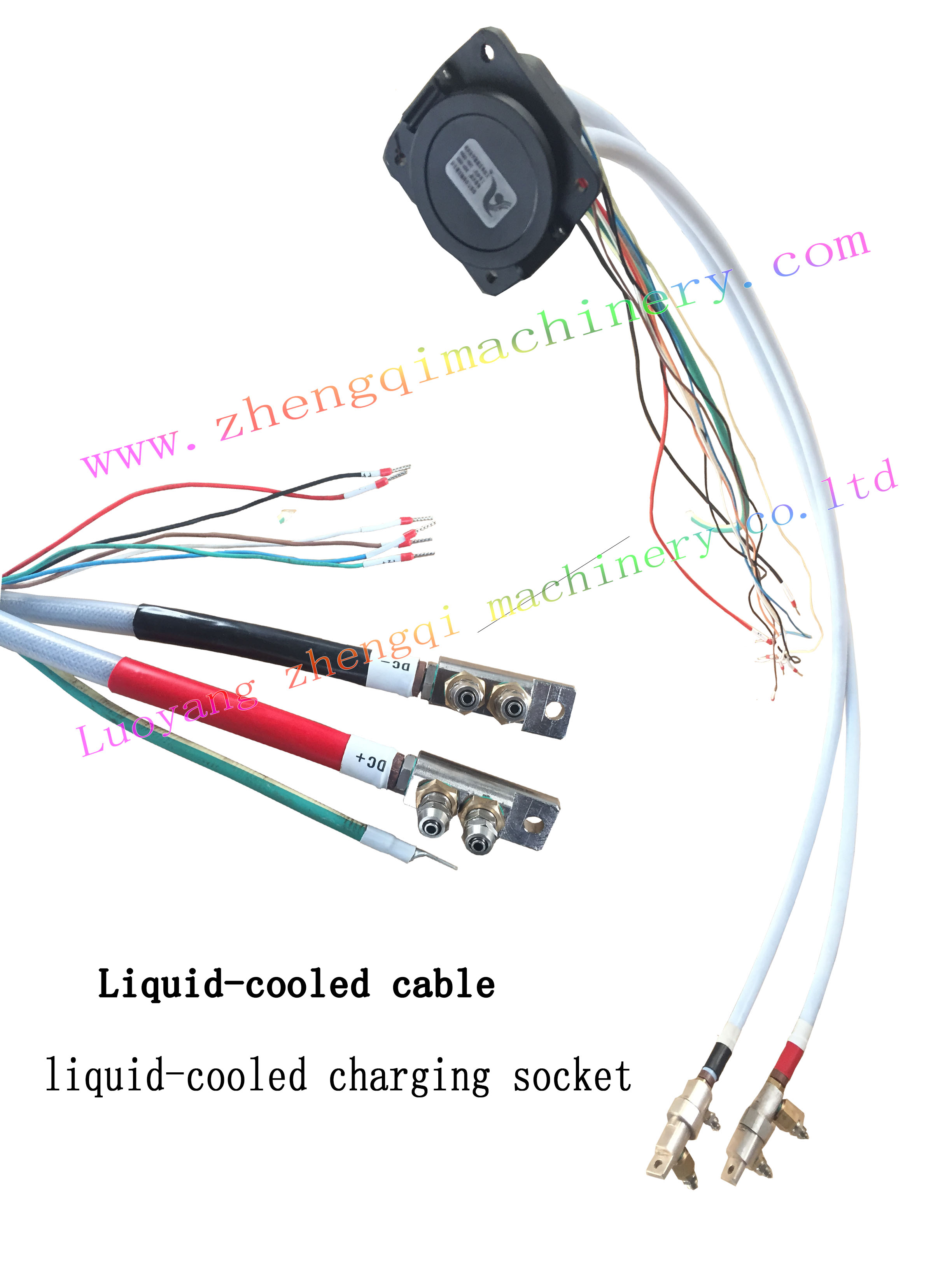

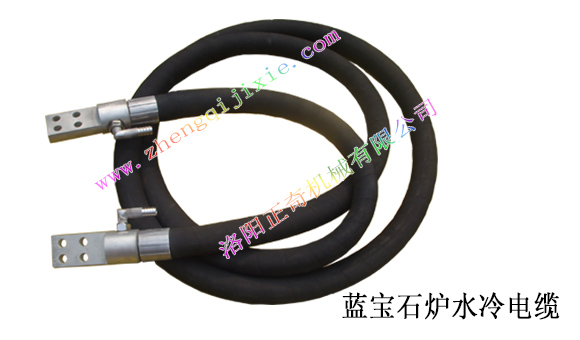

  水冷电缆(water cooled cable),应有尽有。洛阳正奇机械有限公司有专业的技术队伍和熟练的技工队伍,专业从事水冷电缆的设计、制造和维修服务。生产设备有:
      1、数控车床和铣床,用来加工水冷电缆的各种电极(电缆头);
      2、大型微电脑数控绕线机,绕制不同截面,不同长度的水冷电缆软体导线;
      3、水冷电缆自动化装配线,用来装配各种水冷电缆(water cooled cable);
      4、水冷电缆耐水压、耐电压测试设备。有完善的质量保证体系。

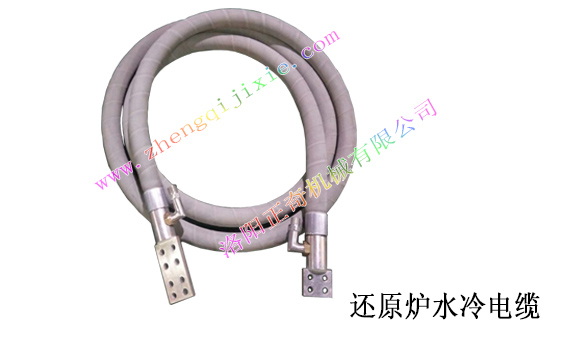

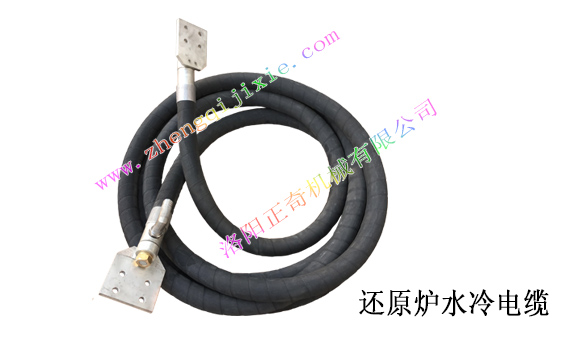

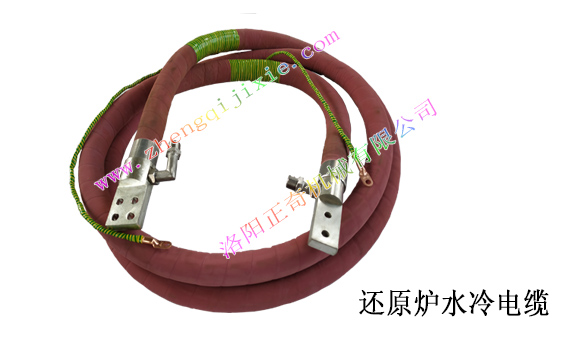

      洛阳正奇机械有限公司能够设计、制造的水冷电缆(water cooled cable)品种:单晶硅炉水冷电缆、多晶硅炉水冷电缆、工业硅炉水冷电缆、中频炉水冷电缆、高频电源水冷电缆、高频焊机水冷电缆、电弧炉水冷电缆、矿热炉水冷电缆、真空炉水冷电缆、电阻炉水冷电缆、电渣炉水冷电缆、点焊机水冷电缆等。
      承诺:我方售出的水冷电缆(water cooled cable)质保期一年,在质保期内若有质量问题,包退包换。过质保期后,终身维修和服务。

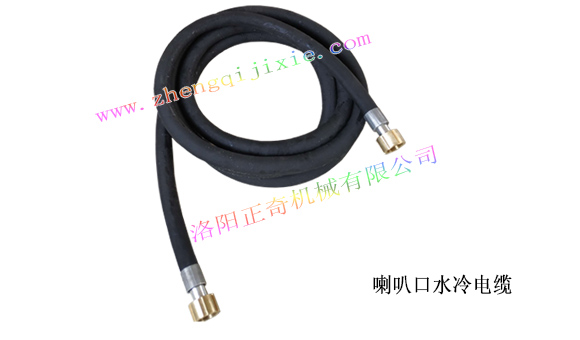

  喇叭口锁紧螺母电极水冷电缆
  喇叭口锁紧螺母电...

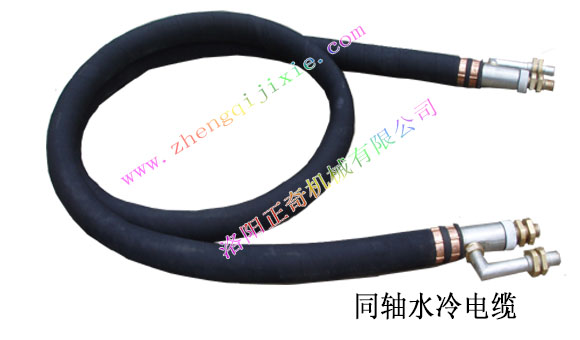

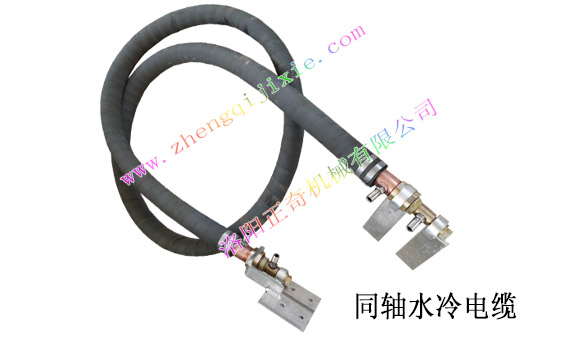

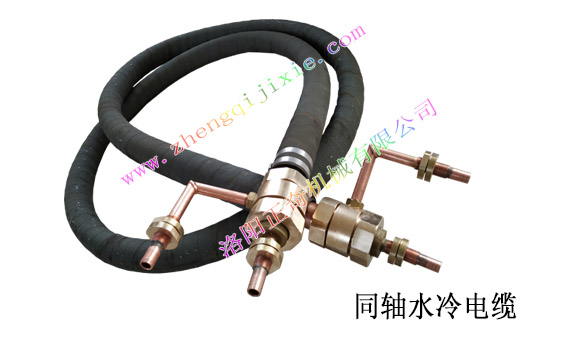

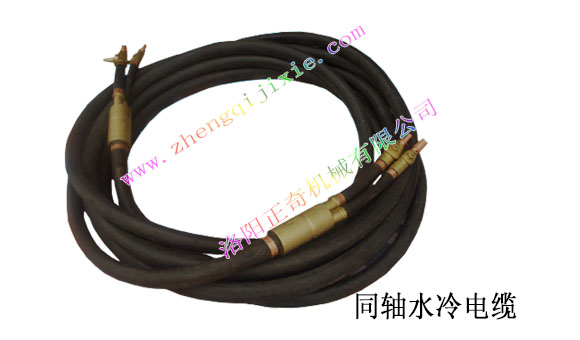

  同轴水冷电缆
  同轴水冷电缆

  矿热炉水冷电缆
  矿热炉水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

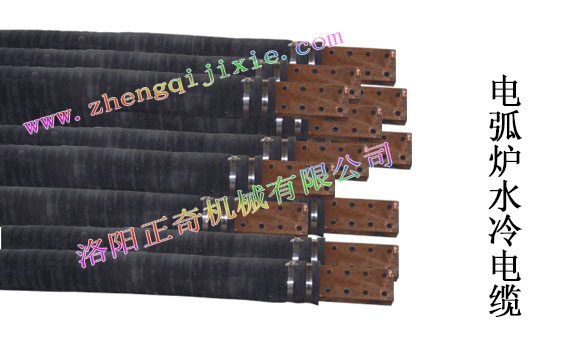

  电弧炉水冷电缆
  电弧炉水冷电缆

  新型喇叭口螺母电极水冷电缆
  新型喇叭口螺母电...

  同轴水冷电缆结构
  同轴水冷电缆结构

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

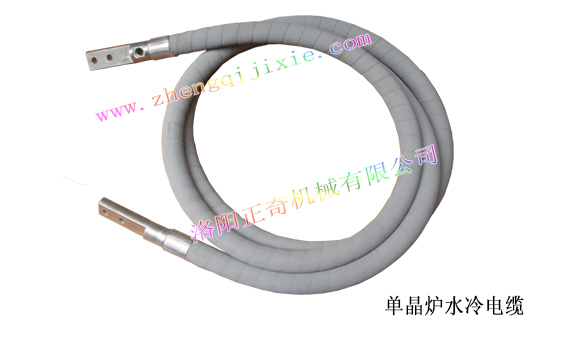

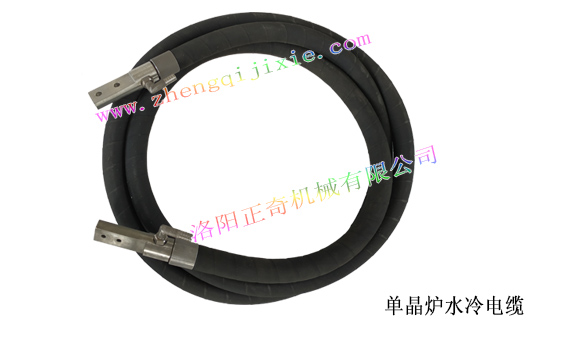

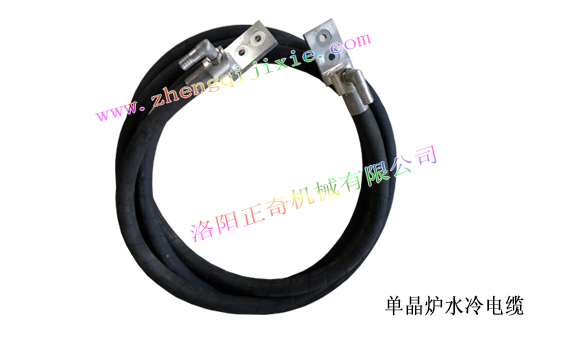

  单晶炉水冷电缆
  单晶炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  电渣炉水冷电缆
  电渣炉水冷电缆

  旋转电极水冷电缆
  旋转电极水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  大功率中频设备水冷电缆
  大功率中频设备水...

  法兰电极水冷电缆
  法兰电极水冷电缆

  法兰电极水冷电缆
  法兰电极水冷电缆

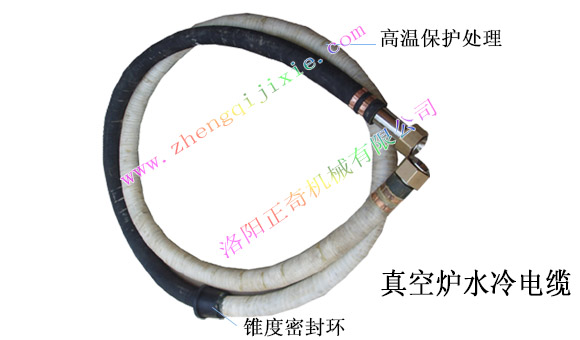

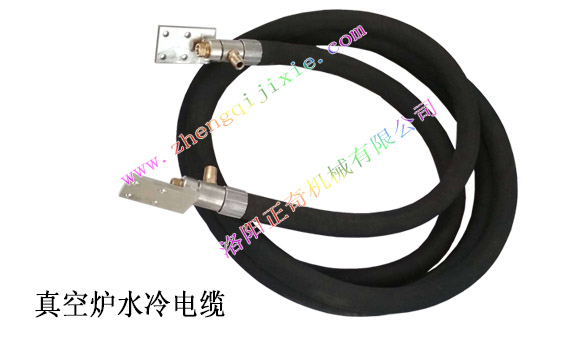

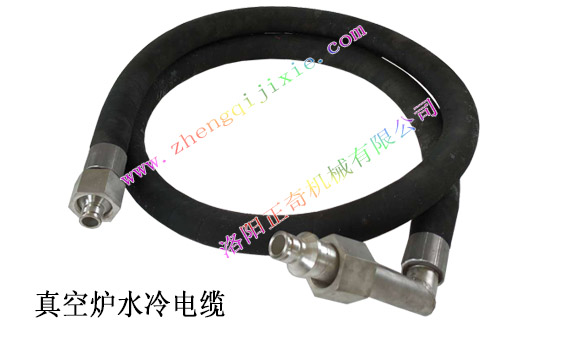

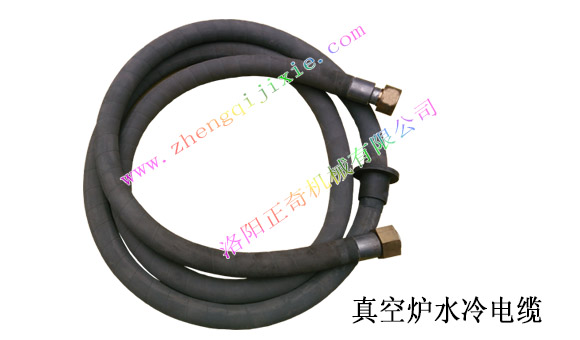

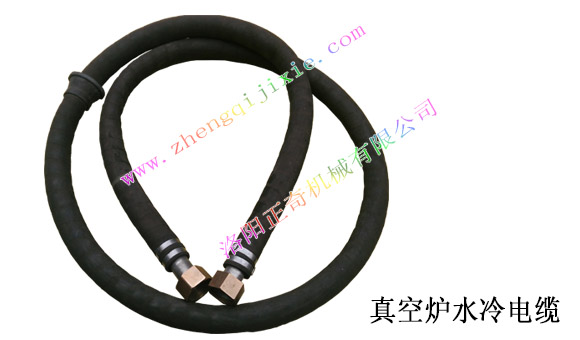

  真空炉水冷电缆
  真空炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

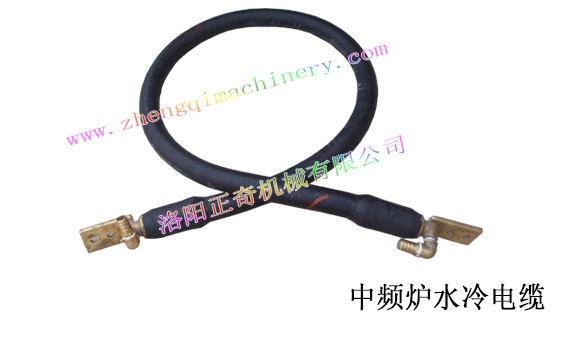

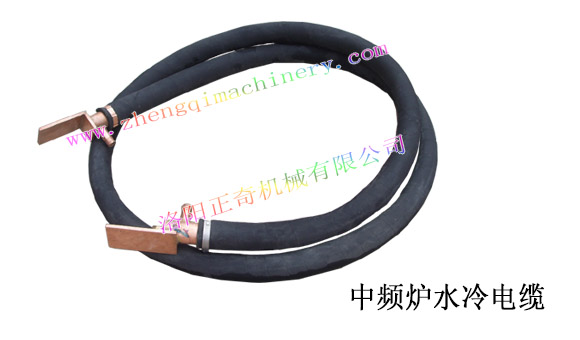

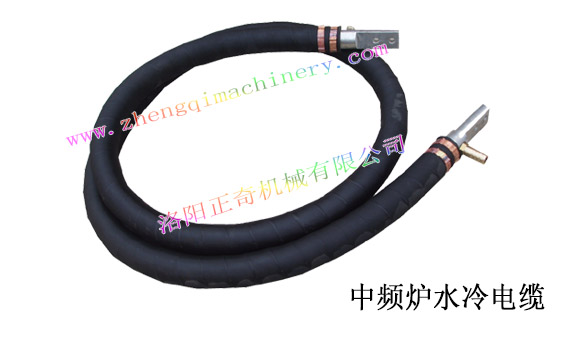

  中频炉水冷电缆
  中频炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  水冷电缆软体导线
  水冷电缆软体导线

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  多晶硅提纯炉电缆
  多晶硅提纯炉电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  点焊机水冷电缆
  点焊机水冷电缆

  高频焊机水冷电缆
  高频焊机水冷电缆

  多晶硅真空提纯炉水冷电缆
  多晶硅真空提纯炉...

  工业硅炉水冷电缆
  工业硅炉水冷电缆

  钕铁硼真空烧结炉水冷电缆
  钕铁硼真空烧结炉...

  粉未冶金真空烧结炉水冷电缆
  粉未冶金真空烧结...

  高频机同轴电缆
  高频机同轴电缆

  多晶硅提纯炉水冷电缆
  多晶硅提纯炉水冷...

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  单晶硅炉水冷电缆
  单晶硅炉水冷电缆

  IGBT高频机用同轴水冷电缆
  IGBT高频机用...

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  真空镀膜同轴电缆
  真空镀膜同轴电缆

  高频焊机水冷电缆
  高频焊机水冷电缆

  同轴水冷电缆装机图
  同轴水冷电缆装机...

  多晶硅定向结晶真空提纯炉水冷电缆
  多晶硅定向结晶真...

  石油加热设备水冷电缆
  石油加热设备水冷...

  锥形电极水冷电缆
  锥形电极水冷电缆

  双水路水冷电缆
  双水路水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  电弧炉水冷电缆
  电弧炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  抱箍式水冷电缆
  抱箍式水冷电缆

  矿热炉水冷电缆
  矿热炉水冷电缆

  真空镀膜同轴电缆
  真空镀膜同轴电缆

  高频焊机同轴水冷电缆
  高频焊机同轴水冷...

  速装速卸水冷电缆
  速装速卸水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  中频透热水冷电缆
  中频透热水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  真空炉水冷电缆
  真空炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  点焊机水冷电缆
  点焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  电弧炉水冷电缆
  电弧炉水冷电缆

  电弧炉水冷电缆内部机构
  电弧炉水冷电缆内...

  电弧炉水冷电缆电极
  电弧炉水冷电缆电...

  点焊接水冷电缆
  点焊接水冷电缆

  50m长水冷电缆
  50m长水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  耐高温水冷电缆
  耐高温水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

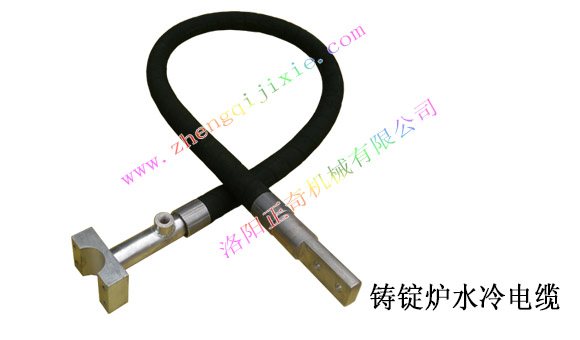

  铸锭炉水冷电缆
  铸锭炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  高频焊机水冷电缆
  高频焊机水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  单晶硅炉水冷电缆
  单晶硅炉水冷电缆

  中频电炉水冷电缆
  中频电炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  旋转接头水冷电缆
  旋转接头水冷电缆

  旋转接头水冷电缆
  旋转接头水冷电缆

  旋转接头水冷电缆
  旋转接头水冷电缆

  旋转接头水冷电缆
  旋转接头水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  中频电炉水冷电缆
  中频电炉水冷电缆

  单晶硅炉水冷电缆
  单晶硅炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  高频焊机水冷电缆
  高频焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  铸锭炉水冷电缆
  铸锭炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  耐高温水冷电缆
  耐高温水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  50m长水冷电缆
  50m长水冷电缆

  点焊接水冷电缆
  点焊接水冷电缆

  电弧炉水冷电缆电极
  电弧炉水冷电缆电...

  电弧炉水冷电缆内部机构
  电弧炉水冷电缆内...

  电弧炉水冷电缆
  电弧炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  点焊机水冷电缆
  点焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  中频透热水冷电缆
  中频透热水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  焊机水冷电缆
  焊机水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  速装速卸水冷电缆
  速装速卸水冷电缆

  高频焊机同轴水冷电缆
  高频焊机同轴水冷...

  真空镀膜同轴电缆
  真空镀膜同轴电缆

  矿热炉水冷电缆
  矿热炉水冷电缆

  抱箍式水冷电缆
  抱箍式水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  电弧炉水冷电缆
  电弧炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  双水路水冷电缆
  双水路水冷电缆

  锥形电极水冷电缆
  锥形电极水冷电缆

  石油加热设备水冷电缆
  石油加热设备水冷...

  多晶硅定向结晶真空提纯炉水冷电缆
  多晶硅定向结晶真...

  同轴水冷电缆装机图
  同轴水冷电缆装机...

  高频焊机水冷电缆
  高频焊机水冷电缆

  真空镀膜同轴电缆
  真空镀膜同轴电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  IGBT高频机用同轴水冷电缆
  IGBT高频机用...

  单晶硅炉水冷电缆
  单晶硅炉水冷电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  多晶硅提纯炉水冷电缆
  多晶硅提纯炉水冷...

  高频机同轴电缆
  高频机同轴电缆

  粉未冶金真空烧结炉水冷电缆
  粉未冶金真空烧结...

  钕铁硼真空烧结炉水冷电缆
  钕铁硼真空烧结炉...

  工业硅炉水冷电缆
  工业硅炉水冷电缆

  多晶硅真空提纯炉水冷电缆
  多晶硅真空提纯炉...

  高频焊机水冷电缆
  高频焊机水冷电缆

  点焊机水冷电缆
  点焊机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  多晶硅提纯炉电缆
  多晶硅提纯炉电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  水冷电缆软体导线
  水冷电缆软体导线

  中频炉水冷电缆
  中频炉水冷电缆

  中频炉水冷电缆
  中频炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  真空炉水冷电缆
  真空炉水冷电缆

  法兰电极水冷电缆
  法兰电极水冷电缆

  法兰电极水冷电缆
  法兰电极水冷电缆

  大功率中频设备水冷电缆
  大功率中频设备水...

  单晶炉水冷电缆
  单晶炉水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  旋转电极水冷电缆
  旋转电极水冷电缆

  电渣炉水冷电缆
  电渣炉水冷电缆

  高频机水冷电缆
  高频机水冷电缆

  单晶炉水冷电缆
  单晶炉水冷电缆

  多晶硅铸锭炉水冷电缆
  多晶硅铸锭炉水冷...

  同轴水冷电缆结构
  同轴水冷电缆结构

  新型喇叭口螺母电极水冷电缆
  新型喇叭口螺母电...

  电弧炉水冷电缆
  电弧炉水冷电缆

  电阻炉水冷电缆
  电阻炉水冷电缆

  矿热炉水冷电缆
  矿热炉水冷电缆

  同轴水冷电缆
  同轴水冷电缆

  喇叭口锁紧螺母电极水冷电缆
  喇叭口锁紧螺母电...




Q/LYZQ

洛阳正奇机械有限公司企业标准

Q/LYZQ001—2010

单晶炉用水冷电缆

2010-12-15发布                                                2010-12-31实施

             洛阳正奇机械有限公司  发布

 前  言


      本标准由洛阳正奇机械有限公司提出并归口。
      本标准由洛阳正奇机械有限公司技术部负责起草和解释。
      本标准主要起草人:臧重庆、张艳丽
      本标准于2010年12月首次发布。

单晶炉用水冷电缆

1  范围
     本标准规定了单晶炉用水冷电缆的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于软体导线标称截面积为108mm2~300mm2、水冷电缆承载电流I≤3000A的单晶炉用水冷电缆(以下简称“水冷电缆”)。本标准也适用于其它领域使用的水冷电缆。
2  规范性引用文件
     下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件,凡不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
     GB/T3048.4  电线电缆电性能试验方法 第3部分:导体直流电阻试验
     6995.1 电线电缆识别标志  第1部分:一般规定
     GB/T10067.1 电热装置基本技术条件 第1部分:通用部分
     HG/T2184    通用输水织物增强橡胶软管
3  术语和定义

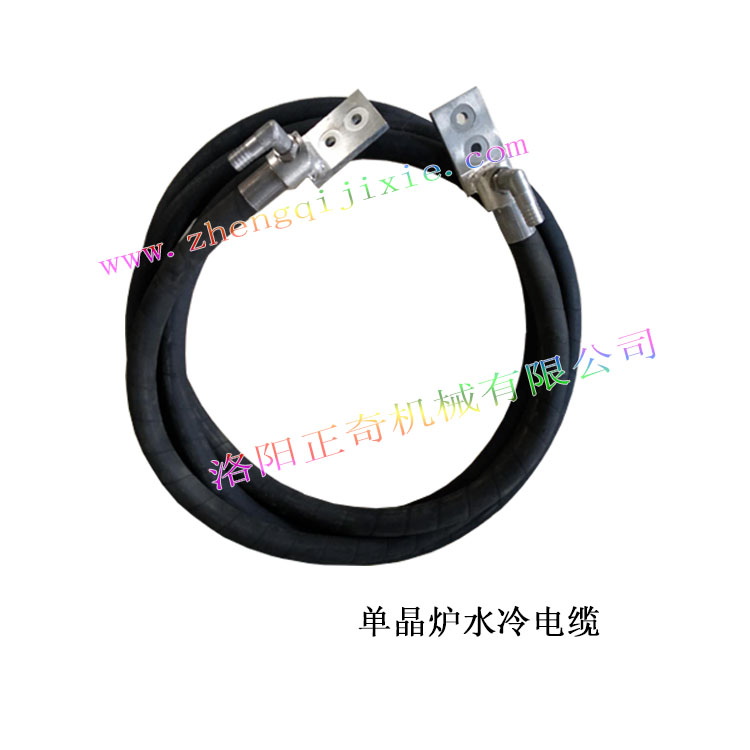

3.1  单晶炉水冷电缆
     主要由电极、软体导线、外护套绝缘橡胶管、卡箍、进水咀与出水咀等部件组成的用于单晶炉用电缆。
3.2  电极
      俗称电缆头。其材质为黄铜、紫铜或无氧铜,根据用户要求加工而成,表面钝化或镀锡处理。
3.3  软体导线
      用线径Φ0.51mm的漆包线分层编织或多股绞制而成。
3.4  外护套绝缘橡胶管
      具有加强夹布层、能承受工作时冷却水压力和机械应力的合成橡胶管。分内径φ25mm、φ32mm、φ38mm三种。
3.5  卡箍
      用材质为T2纯铜制成的用于固定外护套绝缘橡胶管和电极的部件。
3.6  水咀
      进、出水口水咀。其材质为H59六角黄铜棒或304不锈钢棒料,与电极用M16×1.5螺纹加O型圈进行密封连接,与进出水软管连接部位为马牙扣结构。
3.7  最小弯曲半径

       水冷电缆受外力弯曲时所允许的极限曲率半径。


4  产品分类
4.1  型号


点击新窗口打开大图

       型号示例:软体导线截面积108mm2单晶炉用水冷电缆,其型号表示为DJ—SLD108。
4.2  基本参数
       水冷电缆基本参数应符合表1的规定。
表1

型号
截面积
mm2
直流电阻10-6Ω/m
载流量
A
冷却水流量
m3/h
最小弯曲半径
mm
DJ-SLD108
108
<254
1000
0.20
200
DJ-SLD200
200
<137
2000
0.40
300
DJ-SLD250
250
<110
2500
0.50
300
DJ-SLD300
300
<92
3000
0.60
350
注:有特殊需要时,供需双方另行商定。


5  技术要求
5.1  一般要求
      水冷电缆的工作环境、冷却水质、水压和进出水温度应符合GB/T10067.1中的相应规定。
5.2  设计和制造要求
5.2.1  外护套绝缘橡胶管采用加布橡胶软管,其性能、尺寸和质量应符合HG/T2184的规定。
5.2.2  软体导线用φ0.51铜漆包线编织或绞制,其截面根据其承载的电流量制作。
5.2.3  电极材质使用黄铜、紫铜或无氧铜。电极表面应光滑平整,无裂纹、无气孔、无毛刺、无尖角,导电平面的表面粗糙度Ra ≤3.2um,表面接触面积不小于60%。表面钝化或镀锡处理。DJ-SLD系列电极结构的形位尺寸和进出水口的位置由供需双方商定。
5.2.4  紫铜卡箍(表面钝化处理)在专用设备上挤压紧固。
5.2.5  水冷电缆的长度由供需双方商定。
5.2.6  软体导线与电极在专用设备上冷挤压紧固。
5.3  性能
5.3.1  在水冷电缆外护套绝缘胶管上施加50Hz、2000V的电压保持1分钟,应无击穿现象。
5.3.2  在水冷电缆外护套绝缘胶管上施加工作水压P = 0.6Mpa,保持15分钟,应无鼓泡、变形等现象。
5.3.3  外护套绝缘胶管与电极接口处冷却水无渗漏。
5.3.4  为保证足够的机械强度和可靠的电接触,200mm2标称截面积的试验拉力为15kN,在此基础上,水冷电缆标称截面积每增加100mm2,试验拉力值相应增加5kN。
5.3.5  在相对湿度90%及室温20℃±5℃时,电极和软体导线对外护套绝缘胶管外表面的绝缘电阻应不小于1MΩ。
5.4  外观要求
5.4.1  电极表面应清洁、无污物,表面镀层无脱落、无划伤。
5.4.2  水冷电缆外护套绝缘胶管表面应清洁、无污物、无伤痕、无龟裂。
5.4.3  水冷电缆电极与外护套绝缘胶管紧固密封的紫铜卡箍表面光亮。
5.4.4  水冷电缆两端进出口水咀的安装位置对称。
6  试验方法
6.1  水冷电缆外护套绝缘胶管绝缘电阻试验
      用2500V手摇兆欧表进行试验,在电压AC2500V时水冷电缆外护套绝缘胶管绝缘电阻应不小于1MΩ。
6.2  绝缘耐压试验
      按本标准5.3.1条规定进行测量。
6.3  直流电阻的测量
      按GB/T3048.4的规定进行测量。
6.4  外护套绝缘胶管耐水压试验
      将水冷电缆置于专用试验台上,堵塞其一端电极的通水孔,然后在另一端接入水管,加压0.6Mpa,保持15分钟,外护套绝缘胶管应无渗漏、无鼓泡及局部外径增大等异常现象。
6.5  抗拉力试验
      电极与软体导线压接好后,安装在拉力机上,起动拉力机达本标准5.3.4条规定的试验拉力时,连接处应无松动和脱落现象。
6.6  外观
    目测。
7  检验规则
7.1  出厂检验
7.1.1 每根水冷电缆均应进行外观和耐水压试验、绝缘电阻试验项目检验。直流电阻、绝缘耐压试验、抗拉力试验项目进行抽样检验,以不超过100根水冷电缆为一检验批,随机抽取2根。
7.1.2出厂检验时若有不合格项目,应100%检验合格后方可出厂。
7.2  型式检验
      型式检验从出厂检验合格的产品中抽取2个样品进行检验,型式检验项目为本标准技术要求规定的全部项目。有下列情况之一时,应进行型式检验:
a)新产品投产或产品定型鉴定时;
b)原材料、工艺有较大改进,可能影响产品性能时;
c)连续生产时,每二年进行一次;
d)停产一年以上,再次恢复生产时;
e)国家质量管理部门提出要求时。
7.3  在用户遵守本标准和使用说明书规定的条件下,从发货之日起12个月内,确因制造质量问题不能正常使用时,制造厂应免费为用户修理或更换。

8  标志、包装、运输与贮存

8.1  标志
     水冷电缆的标志应符合GB6995.1中的有关规定。
8.2  包装
      水冷电缆包装前,倒尽内部积水,用压缩空气吹干,外护套绝缘胶管用尼龙刷和清水清洗干净,电极表面用丙酮溶剂擦洗干净。根据电缆体积大小,采用彩条布或木箱进行包装。水冷电缆装箱包装时,其弯曲半径不得小于相应的最小弯曲半径,装箱必须符合防雨要求,并放置装箱清单及检验合格证。
8.3  运输
      产品运输应符合我国交通相关规定,运输途中应有防雨雪措施。
8.4 贮存
      水冷电缆应贮存在无油污、无腐蚀性气体的场所。环境温度应在-10℃~55℃范围内。

Q/LYZQ

洛阳正奇机械有限公司企业标准

Q/LYZQ 002—2010



多晶炉用水冷电缆

2010-12-15发布                                              2010-12-31实施

             洛阳正奇机械有限公司  发布




      本标准由洛阳正奇机械有限公司提出并归口。
      本标准由洛阳正奇机械有限公司技术部负责起草和解释。
      本标准主要起草人:臧重庆、张艳丽
      本标准于2010年12月首次发布。


多晶炉用水冷电缆

1  范围
     本标准规定了多晶炉用水冷电缆的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
     本标准适用于软体导线标称截面积为200mm2~350mm2、水冷电缆承载电流I≤3500A的多晶炉用水冷电缆(以下简称“水冷电缆”)。本标准也适用于其它领域的水冷电缆。
2  规范性引用文件
     下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件,凡不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
     GB/T3048.4  电线电缆电性能试验方法 第3部分:导体直流电阻试验
     GB6995.1  电线电缆识别标志  第1部分:一般规定
     GB/T10067.1  电热装置基本技术条件 第1部分:通用部分
     HG/T2184  通用输水织物增强橡胶软管
3  术语和定义
3.1  多晶炉水冷电缆
     主要由电极、软体导线、外护套绝缘橡胶管、卡箍、进水咀与出水咀等部件组成的用于多晶炉用电缆。
3.2  电极
     俗称电缆头。其材质为黄铜、紫铜或无氧铜,根据用户要求加工而成,表面钝化或镀锡处理。
3.3  软体导线
      用线径Φ0.51mm的漆包线分层编织或多股绞制而成。
3.4  外护套绝缘橡胶管
      具有加强夹布层、能承受工作时冷却水压力和机械应力的合成橡胶管。分内径φ25mm、φ32mm、φ38mm三种。
3.5  卡箍
      用材质为T2纯铜制成的用于固定外护套绝缘橡胶管和电极的部件。
3.6  水咀
      进、出水口水咀。其材质为H59六角黄铜棒或304不锈钢棒料,与电极用M16×1.5螺纹加O型圈进行密封连接,与进出水软管连接部位为马牙扣结构。

     水冷电缆受外力弯曲时所允许的极限曲率半径。


4  产品分类
4.1  型号
      本产品型号应符合下列的规定。



点击新窗口打开大图
      型号示例:多晶炉用水冷电缆、软体导线截面积200mm2,其型号为UJ—SLD200
4.2  基本参数
      水冷电缆基本参数应符合表1的规定。
表1
型号
截面积
mm2
直流电阻10-6Ω/m
载流量
A
冷却水流量
m3/h
最小弯曲半径
mm
UJ-SLD108
200
<137
2000
0.40
300
UJ-SLD200
250
<110
2500
0.50
300
UJ-SLD250
300
<92
3000
0.60
350
UJ-SLD300
350
<78
3500
0.70
350
注:有特殊需要时,供需双方另行商定。
5  技术要求
5.1  一般要求
     多晶炉用水冷电缆的工作环境、冷却水质、水压和进、出水温度应符合GB/T10067.1中的相应规定。
5.2  设计和制造要求
5.2.1  外护套绝缘橡胶管采用加布橡胶软管,其性能、尺寸和质量应符合HG/T2184的规定。
5.2.2  软体导线用φ0.25铜绞线绞制,其截面根据其承载的电流量制作。
5.2.3  电极材质使用黄铜、紫铜或无氧铜。电极表面应光滑平整,无裂纹、无气孔、无毛刺、无尖角,导电平面的表面粗糙度Ra ≤3.2um,表面接触面积不小于60%。表面钝化或镀锡处理。UJ-SLD系列电极结构的形位尺寸和进、出水口的位置由供需双方商定。
5.2.4  紫铜卡箍(表面钝化处理)在专用设备上挤压紧固。
5.2.5  水冷电缆的长度由供需双方商定。
5.2.6  软体导线与电极在专用设备上冷挤压紧固。
5.3  性能
5.3.1  在水冷电缆外护套绝缘胶管上施加50Hz、2000V的电压保持1分钟,应无击穿现象。
5.3.2  在水冷电缆外护套绝缘胶管上施加工作水压P = 0.6Mpa,保持15分钟,应无鼓泡、变形等现象。
5.3.3  外护套绝缘胶管与电极接口处冷却水无渗漏。
5.3.4  为保证足够的机械强度和可靠的电接触,200mm2标称截面积的试验拉力为15kN,在此基础上,水冷电缆标称截面积每增加100mm2,试验拉力值相应增加5kN。
5.3.5  在相对湿度90%及室温20℃±5℃时,电极和软体导线对外护套绝缘胶管外表面的绝缘电阻应不小于1MΩ。
5.4  外观要求
5.4.1  电极表面应清洁,无污物,表面镀层无脱落,无划伤。
5.4.2  水冷电缆外护套绝缘胶管表面应清洁,无污物,无伤痕、无龟裂。
5.4.3  水冷电缆电极与外护套绝缘胶管紧固密封的紫铜卡箍表面光亮。
5.4.4  水冷电缆两端进出口水咀的安装位置对称。
6  试验方法
6.1  水冷电缆外护套绝缘胶管绝缘电阻试验
       用2500V手摇兆欧表进行试验,在电压AC2500V时水冷电缆外护套绝缘胶管绝缘电阻应不小于1MΩ。
6.2  绝缘耐压试验
      按本标准5.3.1条规定进行测量。
6.3  直流电阻的测量
      按GB/T3048.4的规定进行测量。

6.4  外护套绝缘胶管耐水压测量

      将水冷电缆置于专用试验台上,堵塞其一端电极的通水孔,然后在另一端接入水管,加压0.6Mpa,保持15分钟,外护套绝缘胶管应无渗漏、无鼓泡及局部外径增大等异常现象。
6.5  抗拉力试验
      电极与软体导线压接好后,安装在拉力机上,起动拉力机达本标准5.3.4条规定的试验拉力时,连接处应无松动和脱落现象。
6.6  外观
     目测。
7  检验规则
7.1  出厂检验
7.1.1 每根水冷电缆均应进行外观和耐水压试验、绝缘电阻试验项目检验。直流电阻、绝缘耐压试验、抗拉力试验项目进行抽样检验,以不超过100根水冷电缆为一检验批,随机抽取2根。
7.1.2出厂检验时若有不合格项目,应100%检验合格后方可出厂。
7.2  型式检验
      型式检验从出厂检验合格的产品中抽取2个样品进行检验,型式检验项目为本标准技术要求规定的全部项目。有下列情况之一时,应进行型式检验:
a)新产品投产或产品定型鉴定时;
b)原材料、工艺有较大改进,可能影响产品性能时;
c)连续生产时,每二年进行一次;
d)停产一年以上,再次恢复生产时;
e)国家质量管理部门提出要求时。
7.3  在用户遵守本标准和使用说明书规定的条件下,从发货之日起12个月内,确因制造质量问题不能正常使用时,制造厂应免费为用户修理或更换。

8  标志、包装、运输与贮存

8.1  标志
      水冷电缆的标志应符合GB6995.1中的有关规定。
8.2  包装
      水冷电缆包装前,倒尽内部积水,用压缩空气吹干,外护套绝缘胶管用尼龙刷和清水清洗干净,电极表面用丙酮溶剂擦洗干净。根据电缆体积大小,采用彩条布或木箱进行包装。水冷电缆装箱包装时,其弯曲半径不得小于相应的最小弯曲半径,装箱必须符合防雨要求,并放置装箱清单及检验合格证。
8.3  运输
      产品运输应符合我国交通相贮存关规定,运输途中应有防雨雪措施。
8.4  贮存
      水冷电缆应贮存在无油污、无腐蚀性气体的场所。环境温度应在-10℃~55℃范围内。








友情链接
铸锭炉水冷电缆铸锭炉电极单晶炉水冷电缆与电极感应圈正奇机械淬火感应器水冷电缆
  公司资质 | 营销网络 | 产品分类  | 关于我们  | 人才招聘联系我们 | 收藏本站 | 网站管理
版权所有 2001-2010 洛阳正奇机械有限公司 网站备案:豫ICP备09008814
公司地址:洛阳市老城区邙山镇水口村北 邮编:471000
电话:0379-62267825 13938896088 传真:0379-62267895 邮箱:zhengqijixie@126.com
